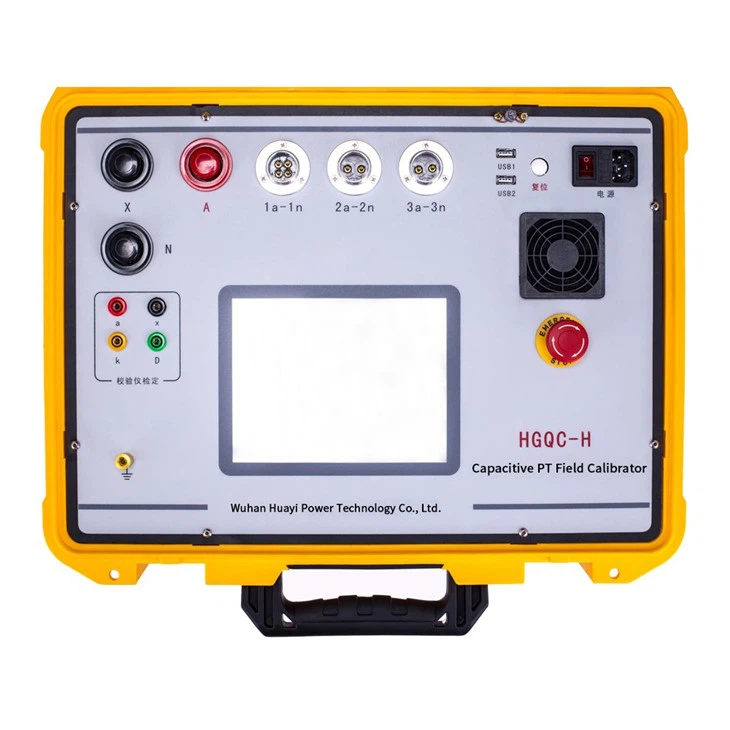

제품소개
PT 및 CVT의 오차를 교정할 때 테스트 와이어가 복잡하고 필요한 장비가 다양하며 현장에서 이동하기에는 너무 무거워집니다. 이 저전압 테스터는 고전압 하에서 실제 오차를 측정할 수 있습니다. PT, CVT의 오차를 단일 장치로 측정할 수 있습니다.
PT 및 CVT 측정에는 6KV/100V,6KV/ /100V/,10KV/100V,10KV/ /100V/,35KV/100V,35V//100V/,110kV/100V,110kV//100V/의 비율이 포함됩니다. ,220kV/100V 및 220kV//100V/. 다양한 주파수 전력 기술, 일반 플랫폼 기술, 전압 더미 부하, 내부 고정밀 전압 변압기 및 자체 부스팅 전원 공급 장치를 채택하여 더욱 편리하고 빠르며 효율적입니다. WINCE 시스템과 다채로운 터치 스크린을 갖추고 있어 시각적이고 편리합니다.
제품 매개변수
근무 조건
|
온도 |
5~40C |
|
상대습도 |
<80%(25C) |
|
고도 |
<4500m |
|
전원 주파수 |
50/0.5Hz |
|
측정할 변압기 유형 |
GIS 전자기(PT), 커패시터 전압 변압기(CVT) |
|
오류 측정 정확도 |
0.05% |
|
분주비 측정의 정확도 |
0.50% |
|
분배기 용량 측정의 정확도 |
2% |
|
DC 저항 측정의 정확성 |
0-0.1Ω -> 3%,0.1-50Ω -> 1% |
비율 범위
|
6KV/100V |
6KV/√3, /100V/√3 |
|
10KV/100V |
10KV/√3, /100V/√3 |
|
35KV/100V |
35KV/√3, /100V/√3 |
|
110KV/100V |
110KV/√3, /100V/√3 |
|
2200KV/100V |
220KV/√3, /100V/√3 |
|
정확도 수준 |
0.02% |
캘리브레이터 검증 부분
|
전압 범위 |
0-100V (오류 0.5%) |
|
비율 차이 |
0.001%-3% (100V) |
|
각도 차이 |
0.00′-50′(100V) |
|
오류 |
▲X=+(2%×X+2%×Yx2d) |
|
입장 |
0.1mS-99.9mS |
|
오류 |
▲X=+(2%×X+2%×Yx2d),▲Y=?(2%×X+2%×Yx2d) |
|
치수(mm) |
496*394*185mm |
|
무게(Kg) |
14 |
제품 기능 및 응용
1. 부스터, 표준 계기용 변압기 또는 로드 케이스가 없으면 전압 변압기에 대한 부하 곡선 외삽 방법의 원리를 채택합니다. GIS, PT, CVT의 20%, 50%, 80%, 100%, 120% 전부하 및 경부하 하에서 비율차와 각도차를 단일 장치로 측정할 수 있습니다.
2. PT, CV의 오차(비율 및 각도차)를 단일 장치로 측정할 수 있습니다. 용량 분압비, 분압 용량, 중간 PT 비율, 중간 전압, 전류 저항 등을 동시에 측정합니다.
3. 극성, 변화율, 결선 확인 기능이 있습니다.
4. 모든 배선 테스트를 한 번에 완료하고 작업 효율성을 향상시키며 작업 오류로 인한 개인 및 장비 손상을 방지하고 안전을 보장합니다.
5. 빠른 테스트와 많은 양의 정보 처리 및 대용량 저장 용량(수백만 개의 데이터 저장 가능)을 갖추고 있으며 16G의 메모리를 갖추고 수백만 개의 데이터 세트를 저장할 수 있습니다.
6. 가변 주파수 기술, 디지털 처리 및 강력한 방해 전파 방지 기능을 채택하십시오.
7. 테스트 중 전압은 4KV 이하이며 개인 안전과 장비 안전 및 신뢰성을 보장하기 위한 다양한 보호 조치입니다.
8. 조작이 쉽습니다.
9. WINCE 시스템과 다채로운 터치 조작을 갖추고 있으며 마우스로 조작할 수 있으며 인터페이스가 시각적이고 편리합니다.
10. 이중 USB 통신 포트를 사용하면 기기의 내부 데이터를 U 디스크로 가져올 수 있어 현장 데이터 관리에 매우 편리합니다. 마우스로 조작이 가능합니다.
11. 내부 결선도를 이용하여 간단하고 직관적으로 만들어 보세요. 현장에서 제어 배선을 사용하면 테스트 배선을 한 번에 정확하게 완료하고 준비 시간을 줄일 수 있습니다.
종범
|
숫자 |
이름 |
양 |
|
1 |
주인 |
하나 |
|
2 |
블랙 쉴드가 있는 쿼드 코어 항공 플러그 |
하나 |
|
3 |
검정색 실드가 있는 이중 코어 항공 플러그 |
하나 |
|
4 |
고압선(빨간색) |
하나 |
|
5 |
고압선(검은색) |
하나 |
|
6 |
투명 접지 구리선 |
하나 |
|
7 |
전력선 |
하나 |
|
8 |
테스트 클립 |
빨간색 4개, 검정색 4개 |
|
9 |
220V 퓨즈 |
삼 |
