240kV 캐스케이드 테스트 변압기 시스템

제품 소개 전압이 높은 테스트 변압기를 얻으려면 더 높은 전압을 달성하기 위해 캐스케이드 방법을 채택 할 수 있습니다. 그림 2는 3 단계 시리즈 테스트 변압기의 원리 배선 다이어그램을 보여줍니다. 세 가지의 용량과 전압의 관계 ...

제품 소개

더 높은 전압을 갖는 테스트 변압기를 얻으려면 더 높은 전압을 달성하기 위해 캐스케이드 방법을 채택 할 수 있습니다.

그림 2는 3 단계 시리즈 테스트 변압기의 원리 배선 다이어그램을 보여줍니다. 세 가지 변압기의 용량과 전압 사이의 관계는 충족됩니다.

product-401-226

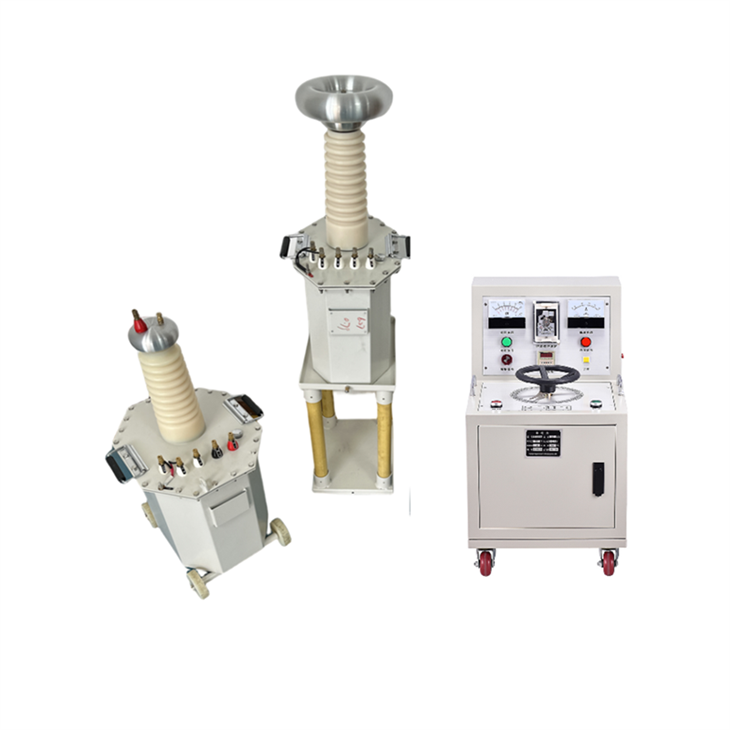

테스트 시스템에는 주로 위의 4 개의 부분이 포함됩니다 : 오일-이량제 테스트 변압기 YDJ -20 kva\/120kv, ydj -10 kva\/120kv, 일치하는 tcjh -20 KVA 제어 장치, 240kV 모욕적 지지대, 아래에 확인하십시오.

제품 매개 변수

1. 오일 침수 테스트 변압기 (첫 번째 캐스케이드)

모델 : ydj -20 kva\/120kv 1 세트

매개 변수 :

용량 : 20kva

입력 전압 : 2 상 AC : 200V 50Hz

입력 전류 : 100A

출력 전압 : AC : 120kV 출력 전류 :: 160ma 캐스케이드 전압 200V

미터 전압 : 100V

No-Load Current 계정은 등급에 대한 계정 : 6보다 작거나 동일합니다.

임피던스 : 8.4 ance

작업 양식 : 간헐적 인 단기 작업, 오일 냉각.

모양 : 바닥에 움직일 수있는 캐스터가있는 철 쉘 팔각형 구조.

표면 코팅 : 국제적으로 인기있는 밝은 회색

2. 오일-이량제 테스트 변압기 : (두 번째 캐스케이드)

모델 : ydj -10 kva\/120kv 1 세트

매개 변수 :

용량 : 10kva

입력 전압 : 2 상 AC : 200V 50Hz

입력 전류 :: 50a

출력 전압 : AC 120KV 출력 전류 : 100ma 미터 전압 : 100V

No-Load Current 계정은 등급에 대한 계정 : 6보다 작거나 동일합니다.

임피던스 : 8.4 ance

작업 양식 : 간헐적 인 단기 작업, 오일 냉각.

모양 : 바닥에 움직일 수있는 캐스터가있는 철 쉘 팔각형 구조.

3. 전압 제어 장치 :

모델 : tcjh -20 kva 1 세트

용량 : 20kVA 제어 장치

기본 매개 변수 :

입력 전압 : AC : 380V 50Hz

입력 전류 : 50a

출력 : ac 0-450 v 50a

작업 양식 : 간헐적 인 단기 작업

주요 기능 : 고전압 표시기, 저전압 전류 표시기, 전압 타이밍 설정 및 타이밍 경보, 저전압 과전류 보호 및 설정, 시작 보호, 시작, 중지, 타이밍,

제품 기능 및 응용 프로그램

1. 고전압 꼬리, 접지 컬럼, 계측기 터미널의 한쪽 끝 및 10kVA 테스트 변압기의 입력 단자의 한쪽 끝은 와이어와 연결되어야하지만 접지에 연결되어서는 안됩니다.

2. 캐스케이드 고전압 출력이 없으면 20kVA 테스트 변압기에 연결된 A 및 B 라인과 10kVA 테스트 변압기를 교차 전환 할 수 있습니다. 일반 변압기의 유사한 단자의 극성은 일반적으로 같은 색의 단자가 표시됩니다.

종범

아니요	제품 이름	모델	단위	수량	주목
1	제어 장치	tcjh {{{0}} kva\/0.22kv	세트	1
2	캐스케이드 테스트 변압기	ydj {{{0}} kva\/120kv\/0.2kv	세트	1
3	테스트 변압기	ydj {{{0}} kva\/120kv\/0.2kv	세트	1
4	120kvinsulation 지원	60kV	세트	1
3	연결 케이블	필요에 따라	세트	1
6	액세서리 및 방패 링
