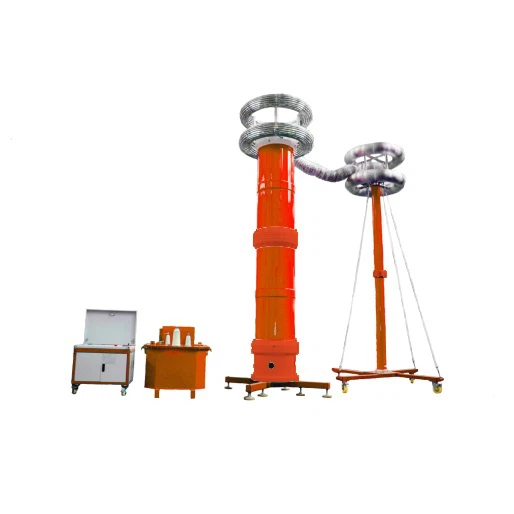

220KV GIS용 800KVA 400KV AC 공진 테스트 시스템

테스트된 애플리케이션 및 요구 사항

1. 220KV GIS AC 전압 내전압 테스트, 테스트 주파수는 30~300Hz, 테스트 전압은 395KV 이하, 테스트 시간은 1분입니다.

2. 110KV GIS AC 전압 내력 테스트, 테스트 주파수는 30~300Hz, 테스트 전압은 265KV 이하, 테스트 시간은 1분입니다.

3. 35KV GIS AC 전압 내전압 테스트, 테스트 주파수는 30~300Hz, 테스트 전압은 95KV 이하, 테스트 시간은 1분입니다.

근무조건

환경 온도: -10⁰C –50 ⁰C;

2. 상대습도: 90%RH 이하

3. 고도: 1000m 이하

주요 기술 매개변수 및 기능

정격 용량: 800kVA;

입력 전원: 3상 380V, 50Hz;

정격 전압:80kV;160KV, 400KV

정격 전류: 10A;4A;2A;

작동 주파수:30-300Hz;

출력 파형: 사인파

파형 편차 인자 출력 전압 파형의 왜곡률 1% 이하;

작업 시간: 과소평가된 부하 허용 연속 작업 60분, 과전압 1.1배 1분;

온도 상승: 60분간 연속 작동이 허용되는 과소평가된 부하, 이후 온도 상승은 65K 이하

품질 계수: Q 30(f=45Hz) 이상

방어 기능: 테스트된 제품에 대해 과전류, 과전압 및 플래시오버 보호가 제공됩니다(자세한 내용은 주파수 변환 전원 공급 장치 참조).

정확도: 시스템 유효값 1.5;

AC 공진 테스트 시스템 작동 비디오

800kVA/400kV설계 10 원자로이고,80kVA/40kV/2A/60H단일 반응기의 경우.

시스템 및 매개변수

흥미로운 변압기 JLB-37k버지니아/6/12/24kV/0.4kV 1세트

정격 용량: 55kVA;

입력 전압:0-400V,단상;

출력 전압:6/12/24kV

구조:건식;

무게: 180kg;가변 주파수 전원 공급 장치 CHXB-F -37kW/380V 1 세트

정격 출력 용량:37kW

작업용 전원 공급 장치: 380±10%V(단일/3상), 전원 주파수

출력 전압:0 -400V, 단일,

정격 입력 전류: 92.5A

정격 출력 전류: 92.5A

전압 분해능: 0.01kV

전압 측정 정확도: 1.5%

주파수 범위:30 – 300Hz

주파수 제어 분해능: 0.1Hz 이하

빈도 안정성: 0.1%

실행 시간:정격 용량에서 연속 5분

정격 용량에서 연속 5minmax 구성 요소 온도 65K 이하

소음 수준: 50dB 이하

다음과 같은 기능을 구현할 수 있습니다

가변 주파수 전원 공급 장치는 수직 및 수평으로 배치되어 특히 현장 작업 및 관찰에 적합합니다.

내부와 외부에는 특수 충격 흡수 고무 지지대와 보호용 알루미늄 상자가 장착되어 있어 운반 중 범프 진동과 리프팅 중 충격을 효과적으로 줄일 수 있습니다. 가변 주파수 전원 공급 장치의 장기적인 안정성과 신뢰성을 보장합니다.

매개변수 표시:터치 또는 외부 마우스 대형 스크린 LCD 디스플레이 시스템. 공진 전압 표시(테스트 전에 설정된 목표 전압), 테스트 주파수, 측정 주파수, 저전압 전압, 저전압 전류, 내전압 시간, 과전압 보호, 과전류 보호, 플래시오버 보호, 스텝 부스팅 및 타이밍, 작동 모드 전환 , 커패시턴스, 인덕턴스, 주파수 교환 계산, 매개변수 쿼리는 주파수 곡선, ​​전압 곡선 등을 표시하여 공진 주파수 정확도와 테스트 안정성을 직접 판단할 수도 있습니다.

매개변수 설정:대형 스크린 터치 LCD 컬러 스크린 및 외부 마우스는 다양한 매개변수 설정을 직접 완료하고 시작 주파수, 정지 주파수, 시작 전압, 위상 부스트 및 타이밍, 전압 분배기 변동 비율 측정, 여기 변동 비율, 과전압 보호, 과전류 보호, 플래시오버 보호, 테스트 모드, 커패시턴스 및 인덕턴스 주파수 상호 교환 계산, 매개변수 설정 팁 및 도움말 등

테스트 모드: 터치 스크린 및 외부 마우스 작동, 자동, 반자동 및 수동의 세 가지 실행 상태가 있습니다. 부스팅, 튜닝(수동 및 자동 포함), 가압 및 타이밍 분할, 실행 상태, 모드 전환, 오류 경고, 커패시턴스 및 인덕턴스의 주파수 교환 계산 등의 기능을 갖추고 있습니다.

보호 기능 및 정보 프롬프트: 고압 과전압 보호, 저압 과전류 보호, 과전류 보호 및 디튜닝 보호, 제로, 플래시오버 보호, 비상 종료, 저전압 보호 및 기타 다중 보호 기능 포함

데이터 저장 기능 : 검사 결과 저장(수동 저장), 인쇄, 업로드, 확인 등

테스트 결과:수동 또는 자동 테스트 후에 테스트의 세부 매개변수가 테스트 결과 인터페이스에 표시될 수 있습니다. 테스트가 중단되면 중단 상태가 표시될 수 있습니다. 매개변수는 비휘발성 메모리인 메모리에 저장할 수 있으며 50개의 테스트 기록을 저장할 수 있습니다.

데이터 검토: 저장된 테스트 결과 데이터를 화면에 표시할 수 있습니다. 또한 데이터 출력을 인쇄하거나 장치에 포함된 프린터를 사용할 수 있는 USB 인터페이스도 있습니다. (프린터는 고객이 선택합니다. 고객이 이 요구 사항을 갖고 있는 경우 계약서에 명시해야 합니다.)

자동 전압 안정화 기능: 시스템은 설정된 테스트 전압 또는 수동 부스트 결과에 따라 안정적인 테스트 전압을 자동으로 추적하고 유지합니다. 전압 안정성은 1.0%에 도달할 수 있습니다.

주파수 범위 및 주파수 분해능을 설정할 수 있습니다. 주파수 변조 범위는 설정 필요에 따라 {{0}}Hz, 45 -100Hz,200-300Hz로 설정할 수 있습니다. 튜닝 프로세스 속도를 높일 수 있습니다. 주파수 분해능은 0.1Hz,0.2Hz,0.5Hz 또는 1.0Hz와 같이 필요에 따라 설정하여 튜닝 효율성과 사이의 균형을 최적화할 수 있습니다. 튜닝 정확도;

주파수 조절은 대략적인 튜닝과 미세 튜닝으로 나누어지며 테스트 공진 지점을 자동으로 찾을 수 있으며 전체 테스트 프로세스 중에 공진 주파수가 표류하지 않는지 확인합니다.

무게:약 35kg

HV 원자로 DK-80k버지니아/40kV 10아니요

정격 용량: 80kVA;

정격 전압: 40kV;

정격 전류: 2A;

인덕턴스: 60H /nos

품질 계수:Q 30(f=45Hz) 이상;

구조:건식;

무게: 약 65kg;

용량 성 전압 분배기 정말로C-400kV/500pF 1세트

정격 전압: 400kV;

HV 용량: 500pF;

유전 손실:tgσ 0.5% 이하;

전압 분배기 비율:6000:1

측정 정확도: 활성 값 1.5

무게: 약 35kg;

포장 목록

구성 장비 목록

서류목록









1. 배달:빠른 배송 및 유연한 운송 모드
2. 지불:지불 조건과 지불 방법을 편리하게 선택하십시오
3. 판매 서비스:24-시간 온라인 연락, 귀하의 요청에 따라 적합한 장비 모델 선택, 최상의 제안 제공, 맞춤화 지원
4. 보증 기간:1년 동안 모든 기계 품질을 보장하고 평생 기술 지원을 제공합니다. 고객의 기술적인 문제에 대한 온라인 대응.
