전류 변압기(CT) 시험 절차
- 테스트 목적:
이 테스트는 주요 테스트 중 하나로 간주되며 다음을 테스트하는 것을 목표로 합니다.
• 전류변환 비율.
• 전류 변압기 극성.
• 전류 변압기의 부담.
• 전류 변압기의 무릎 지점.
• 전류 변압기 권선 저항.
• 전류변압기의 자화곡선.
• 메거 시험(절연 시험).
-필요한 장비:
• 전류 변압기(CT) 분석기.
• 절연저항계
-기계적 검사 및 시각 검사:
• 모든 연결부의 견고성을 확인하세요.
• 페룰을 확인하세요
- 전류 변압기 분석기 연결:
1. CT 분석기에는 4개의 리드가 있으며, 그 중 2개는 CT의 1차 측을 포함하는 1차 측에 연결해야 하고 나머지 2개는
비율을 확인하려는 CT의 2차측에 연결해야 합니다.
2. 노트북을 통해 CT 분석기를 연결하고 CT 분석기 소프트웨어를 사용하면 테스트를 시작하고 CT 비율, CT 극성, CT 부담, CT 무릎점 및 CT 권선 저항에 대한 결과를 인쇄할 수 있습니다.
3. 이 결과는 현재 변압기 공장 시험과 비교되어야 하며 결과가 허용 오차 내에 있는지 확인해야 합니다.
4. 부담 측정: CT의 2차 측에 1암페어를 주입하고 멀티미터를 사용하여 전압을 측정하고 전압과 전류를 곱하여 부담을 계산한 다음 CT 부담과 비교합니다.
5. 절연을 테스트하려면 1분간 1킬로볼트를 주입하는 메거를 사용하여 이 테스트는 1차-2차 및 2차-2차 사이에서 수행해야 합니다. 그러나 1차-접지 간은 5킬로볼트를 1분간 주입합니다.

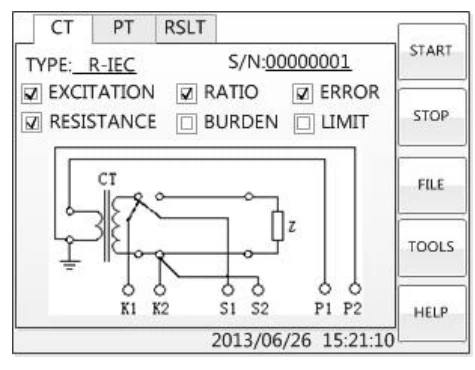

6. CT TEST를 위한 CT 분석기 연결을 보여주는 그림 1을 참조하세요.
HYCT-100 CT 분석기는 고객의 조언과 심도 있는 이론적 연구를 널리 채택한 후 만들어진 신제품입니다. 이는 널리 호평을 받고 적용된 당사에서 생산한 자동 FA 시리즈 변압기 테스터 일반을 기반으로 합니다. 고성능 DSP와 ARM, 첨단 제조 기술을 채택하여 안정적이고 신뢰할 수 있는 제품 성능, 모든 기능, 높은 수준의 자동화, 높은 효율성을 보장하며 국내 최고 수준의 전력 산업에서 변압기 검사를 위한 전문 테스트 장비입니다.
