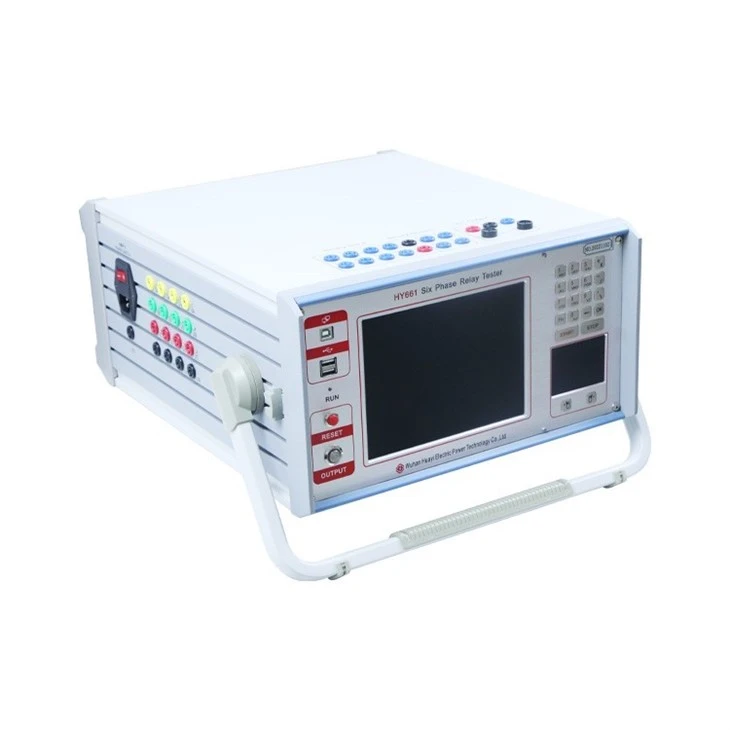

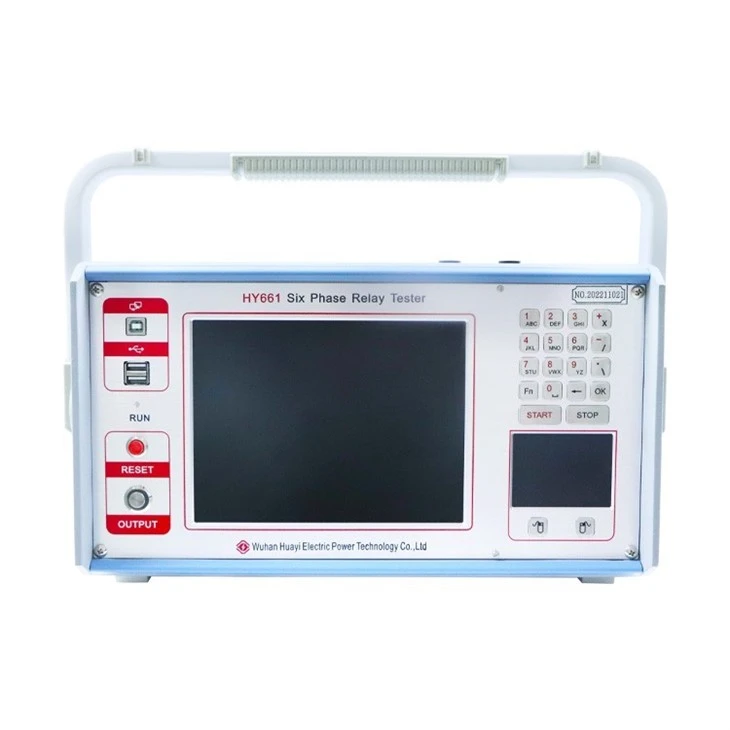

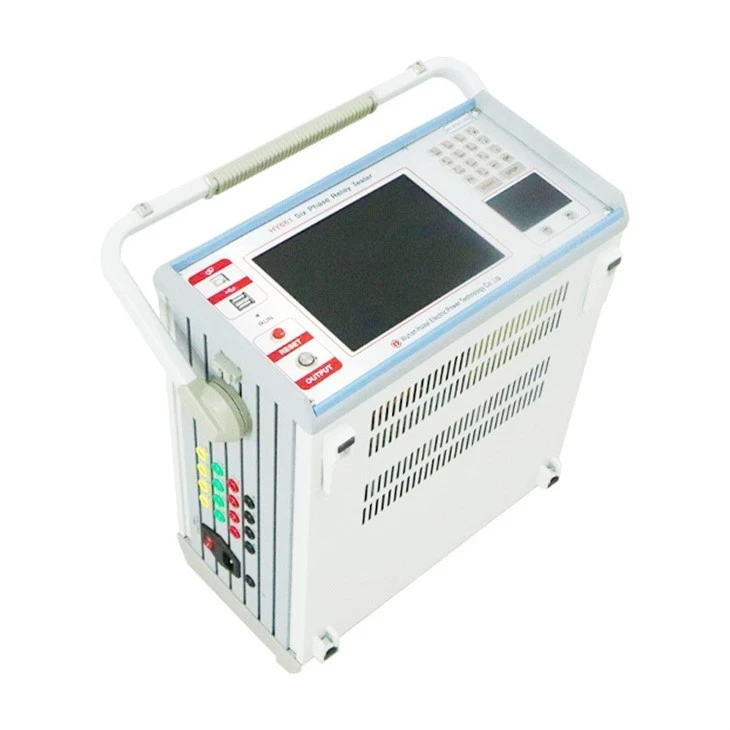

제품소개
당사는 전력부에서 발행한 DL/T624-2010 "릴레이 보호용 마이크로컴퓨터 테스트 장비의 기술 조건" 표준을 참조하여 폭넓게 사용자의 의견을 청취하고 유사 제품의 장단점을 정리합니다. 중국에서는 최신 첨단 마이크로전자 기술과 장치를 최대한 활용하여 새로운 소형 마이크로컴퓨터 릴레이 보호 테스터를 개발합니다.

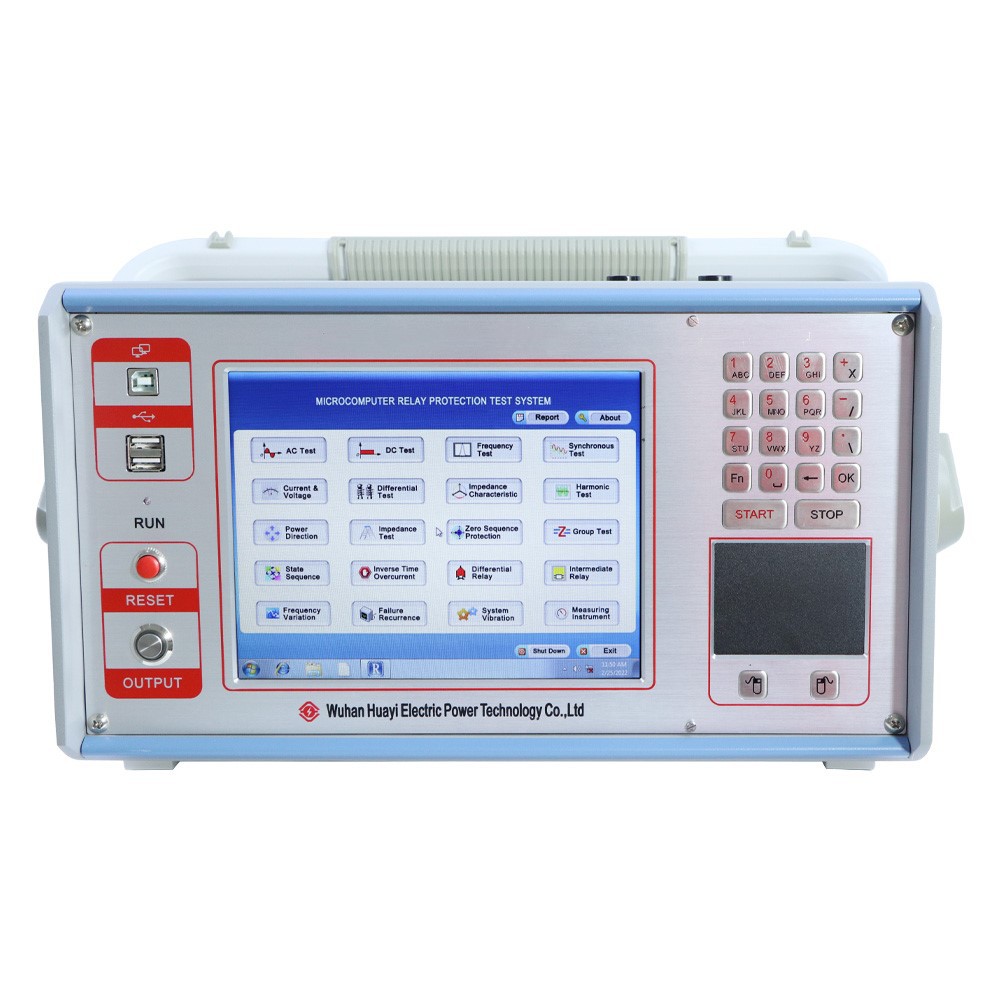

클래식 Windows 7 운영 인터페이스, 친숙한 인간-기계 인터페이스, 쉽고 빠르게 작동; 고성능 임베디드 산업용 제어 컴퓨터와 8.4인치 해상도의 800 × 600 TFT 트루 컬러 디스플레이는 현재 작업 조건과 모든 종류의 도움말 정보를 포함하여 풍부한 시각적 정보를 제공합니다.
케이스를 연 후 릴레이를 조정하여 정확도 교정을 방지하는 자체 교정 기능이 있는 소프트웨어는 정확도의 안정성을 크게 향상시킵니다.
제품 매개변수
|
AC 전류원 |
|
DC 전류원 |
|
진폭 범위 |
6X(0-30A)/위상 |
20A/상 |
|
정확도: 0.2% |
0.5% |
|
|
6상 병렬 최대 출력 |
180A |
|
|
오랜 시간 동안 작동할 수 있는 위상 전류 값 |
10A |
|
|
힘 |
300VA/상 |
300VA/상 |
|
6단계 병렬 최대 출력 전력 |
900VA |
|
|
6상 병렬 전류 최대 출력 허용 작업 시간 |
10s |
|
|
주파수 범위 |
0-1000Hz |
|
|
정확도: 0.001Hz |
|
|
|
고조파주문하다 |
2-20회; 위상:0-360도 |
|
|
정확도: 0.1도 |
|
|
AC 전압 소스 |
|
DC 전압 소스 |
|
진폭 범위 |
6x(0-125V)/위상, 정확도: 0.2% |
0-±150V 정확성0.5% |
|
라인 전압 범위 |
0-250V |
0-±300V |
|
상전압/선간전압 출력전력 |
70VA/100VA |
90VA/180VA |
|
주파수 범위 |
{{0}}~1000Hz 정확도: 0.001Hz |
|
|
고조파주문하다 |
2-20회; 위상:0-360도 |
|
|
정확도: 0.1도 |
|
스위치 단자
|
입력 단자 전환 |
8쌍 |
|
접촉 불능 |
1-20기기 내부의 mA, 24V 활성 출력. |
|
잠재적인 뒤집기 |
0--6V DC 낮은 수준; 15-250V DC 높은 수준 |
|
스위치 출력 단자 |
4쌍, 불접촉, 파열 용량: 110V/2A, 220V/1A |
시간 측정 범위
|
범위 |
1ms-9999초 |
|
정확성 |
1ms |
|
차원 |
600×450×250mm |
|
|
무게 |
18Kg |
|
|
힘 |
교류220V±10% |
50Hz,10A |
제품 기능 및 응용
1. 기존 계전기 및 보호 장치를 테스트할 수 있을 뿐만 아니라 변압기 차동 보호 및 전송 장비에 특화된 최신 마이크로컴퓨터 계전기도 테스트할 수 있습니다.
2. 모든 기술 지표는 표준 DL/T624-2010: 릴레이 컴퓨터 테스트 장치의 기술 조건을 완전히 충족합니다.
3. 클래식 Windows 7 운영 인터페이스, 친숙한 인간-기계 인터페이스, 쉽고 빠르게 작동; 고성능 임베디드 산업용 제어 컴퓨터와 8.4-인치 해상도의 800 × 600 TFT 트루 컬러 디스플레이는 현재 작업 조건과 모든 종류의 도움말 정보를 포함하여 풍부한 시각적 정보를 제공합니다.
4. 통합 금속 산업용 키보드와 터치패드를 사용하면 다기능 금속 키와 터치패드를 사용하여 다양한 작업을 완료할 수 있습니다.
5. 변환 케이블 없이 USB 인터페이스를 사용하여 PC와 직접 통신할 수 있습니다.
6. 전력 증폭기는 작은 전류의 정확성을 보장할 뿐만 아니라 큰 전류의 안정성을 보장하는 고충실도 선형 전력 증폭기를 채택합니다.
7. 방열 구조의 합리적인 설계를 사용하여 자체 보호 기능이 향상되었으며, 어느 정도의 결함 자가 진단 및 차단 기능을 갖춘 안정적이고 완벽한 보호 조치와 전력 소프트 스타트가 다양합니다.
8. 노트북 컴퓨터에 연결할 수 있습니다(옵션). 노트북 컴퓨터와 산업용 기계는 동일한 소프트웨어를 사용하므로 작동 방법을 다시 배울 필요가 없습니다.
9. 별도의 DC 보조 전압 소스, 출력 전압 110V(1A) 및 220V(0.6A)를 사용하여 DC 전원이 필요한 릴레이 또는 보호 장치를 제공합니다.
10. 케이스를 연 후 릴레이를 조정하여 정확도 교정을 방지하는 자체 교정 기능이 있는 소프트웨어는 정확도의 안정성을 크게 향상시킵니다.

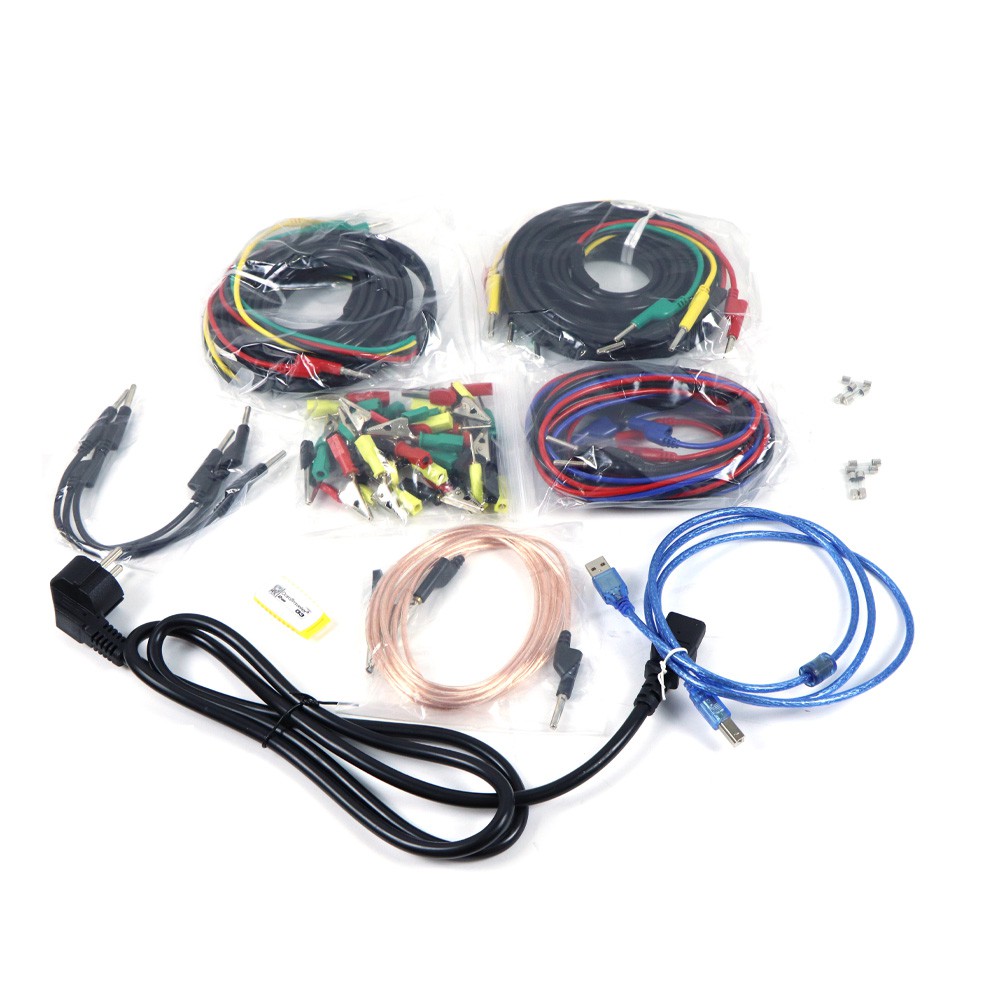

제작 세부정보
종범
|
숫자 |
이름 |
양 |
일련번호 |
이름 |
양 |
|
1 |
릴레이 보호 테스터 |
하나 |
7 |
시술 디스크 |
하나 |
|
2 |
고강도 알루미늄 합금 상자 |
하나 |
8 |
2A 퓨즈 |
둘 |
|
3 |
테스트 라인 케이스 |
하나 |
9 |
10A 퓨즈 |
둘 |
|
4 |
테스트 라인 |
하나 |
10 |
사양 |
하나 |
|
5 |
전력선 |
하나 |
11 |
검사 보고서 |
하나 |
|
6 |
USB 케이블 |
하나 |
12 |
인증 |
하나 |
FAQ
1. 배달:빠른 배송 및 유연한 운송 모드
2. 지불:지불 조건과 지불 방법을 편리하게 선택하십시오
3. 판매 서비스:24-시간 온라인 연락, 귀하의 요청에 따라 적합한 장비 모델 선택, 최상의 제안 제공, 맞춤화 지원
4. 보증 기간:1년 동안 모든 기계 품질을 보장하고 평생 기술 지원을 제공합니다. 고객의 기술적인 문제에 대한 온라인 대응.
