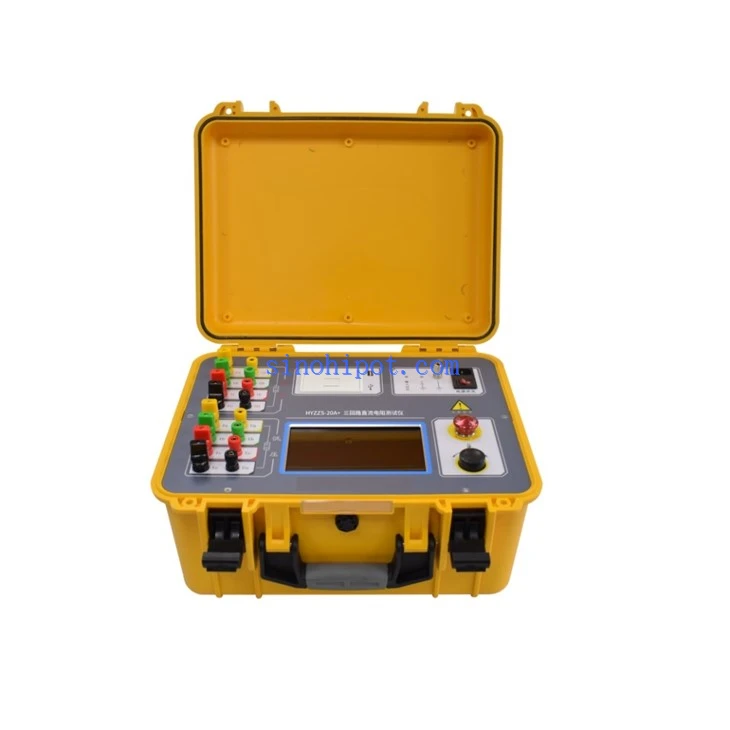

제품소개

변압기는 전력 시스템의 핵심 장비이기 때문에 변압기의 장기간 안정적인 작동은 이 시스템의 안정성과 신뢰성에 매우 중요합니다.

변압기의 DC 저항은 반제품 또는 완제품 변압기에 관계없이 배송, 설치 및 인도에 대해 테스트되어야 합니다. 또한 전력 부문의 예방 테스트에도 필수적입니다. 이를 통해 코일 재질, 용접, 연결 풀림, 소선 부족, 단선 등 제조 결함을 감지하고 사용 후 숨겨진 위험을 예측할 수 있습니다. 이 DC 저항 테스터는 변압기 DC 저항의 신속한 측정 요구를 충족시키기 위해 당사의 기술적 장점을 최대한 활용하여 개발되었습니다. 기능 통합포화 자기 회로 방식, 3상 시험(Yn, Y, △)그리고소자 기능, 이 차세대 신속 테스트 장치는 대형 변압기의 DC 저항을 측정하는 데 이상적입니다. 대형 트루컬러 고해상도 LCD 화면, 터치 컨트롤과 조그 다이얼의 이중 작동은 물론 모든 중국어 메뉴 프롬프트를 자랑하므로 현장에서 사용하기가 간단하고 직관적입니다. 높은 정확도와 넓은 측정 범위로 테스트가 빠릅니다. 모든 테스트 와이어가 연결되면 와이어를 재조정하지 않고도 모든 DC 저항 테스트 항목을 수행할 수 있습니다.

제품 매개변수

기술 지표
출력 전류	단상: 20A, 10A, 5A, 1A, 0.2A, 10mA,<1mA 3상: 10A+10A, 5A+5A, 1A+1A, 0.2A+0.2A
측정 범위	단상: 기어 20A 0.5mΩ- 1 Ω 기어 10A 1.0mΩ- 2 Ω 기어 5A 10mΩ- 4Ω 기어 1A 0.1Ω- 20Ω 기어 {{0}}.2A 1.0Ω- 100Ω 기어 10mA 50Ω- 2kΩ 기어<1mA 500Ω～ 25kΩ 세 단계: 기어 10A + 10A 0.5mΩ - 0.6 Ω 기어 5A + 5 A 10mΩ - 1.5Ω 기어 1 A + 1 A 0.1 Ω - 7.0 Ω 기어 {{0}}.2A+0.2A 1.0Ω - 30Ω
정확성	±(정확도×0.2%+2)
전원공급장치	AC220V±10%, 50/60Hz
온도	-10도 -50도
상대습도	<90%, 비응축
치수	400×315×223mm
무게	9kg

제품 기능 및 응용

1. Yn형, Y형 및 △형 권선은 3상과 동일한 방식으로 테스트할 수 있으며 불균형 비율을 계산할 수 있습니다.

2. 최대 출력 전류가 20A이고 측정 범위가 최대 25kΩ이며 포화 자기 회로 방식과 자기 제거 기능이 통합된 전원 공급 장치를 통해 거의 모든 변압기의 수많은 현장 및 외부 테스트 요구 사항을 충족할 수 있습니다.

3. 테스트 중에 5초, 15초, 30초 내의 저항 변화율이 자동으로 계산되므로 테스트 데이터 안정성을 판단하고 데이터 오독을 방지하는 데 도움이 됩니다.

4. 380V 전원의 잘못된 연결, 역기전력, 단선, 정전 및 접지 불량에 대한 다양한 보호 기능이 있습니다.

5. 열전사 프린터가 장착되어 로컬로 200개 항목의 데이터 저장과 USB 디스크의 대용량 데이터 저장을 지원합니다.

6. 신선하고 심플한 7-인치 산업용 트루 컬러 화면으로 편안하고 편리한 사용자 경험을 제공하며 풀 터치 컨트롤 또는 조그 다이얼을 통한 이중 조작을 지원합니다.

제작 세부정보

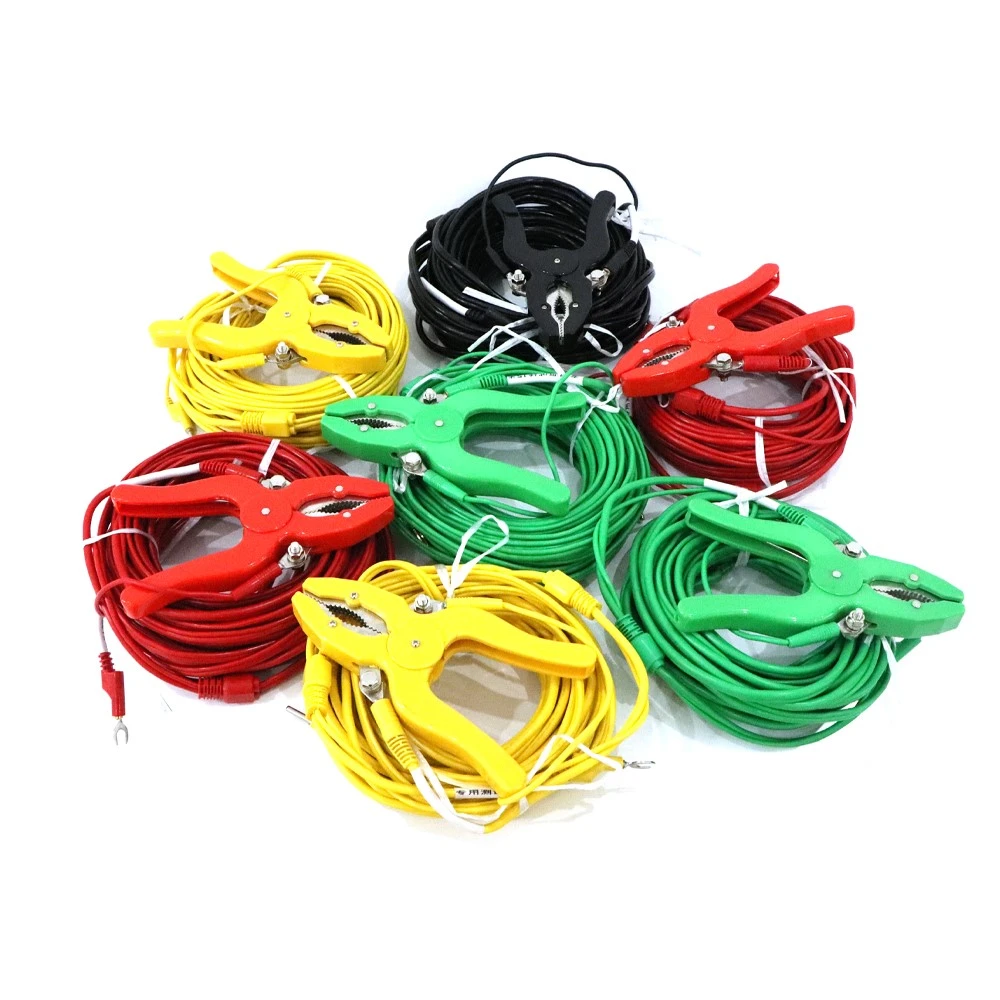

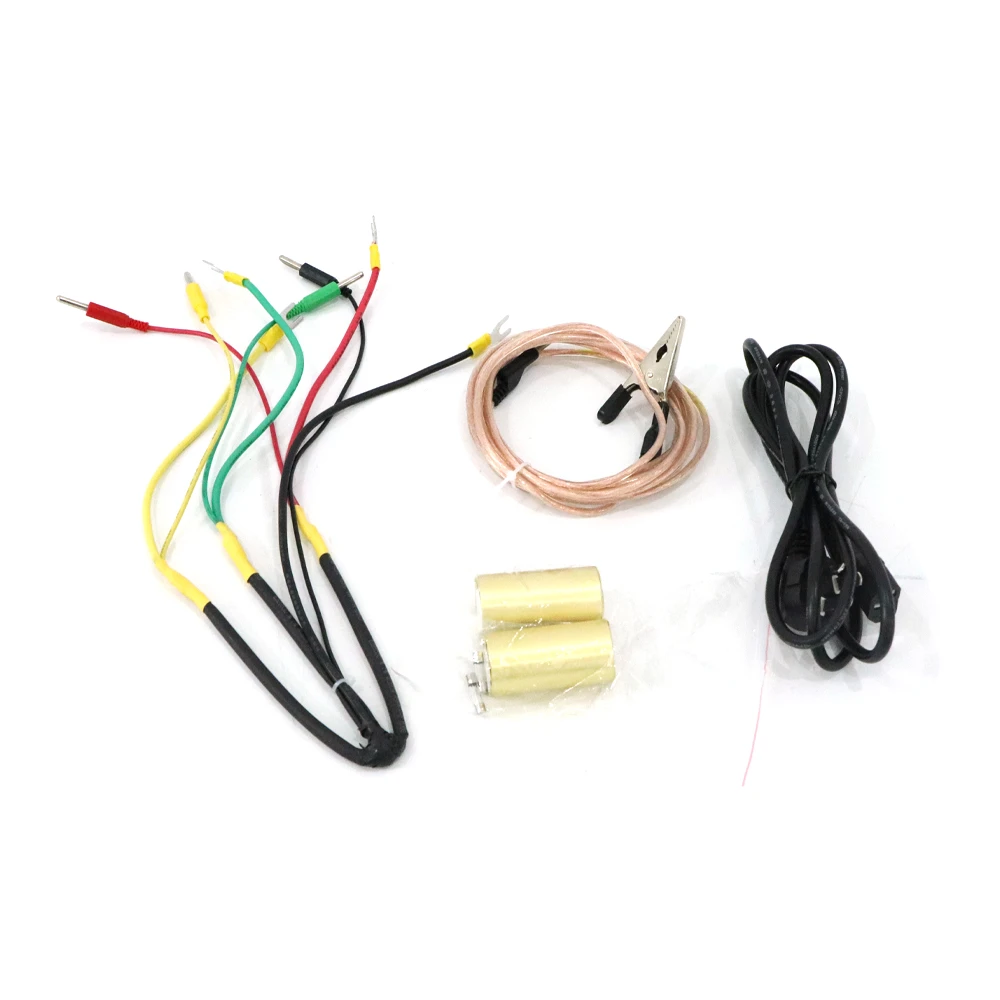

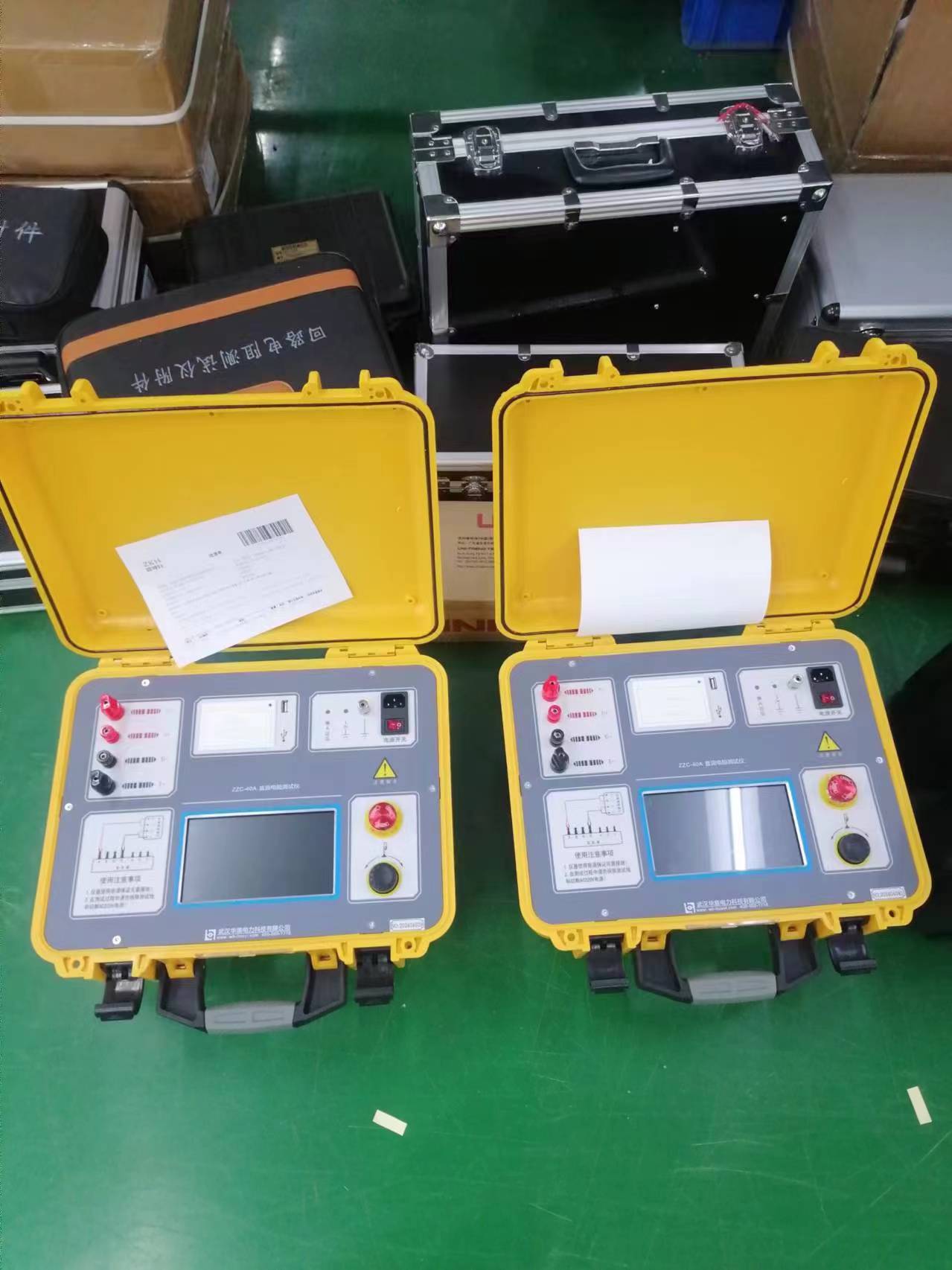

부속물

부속물

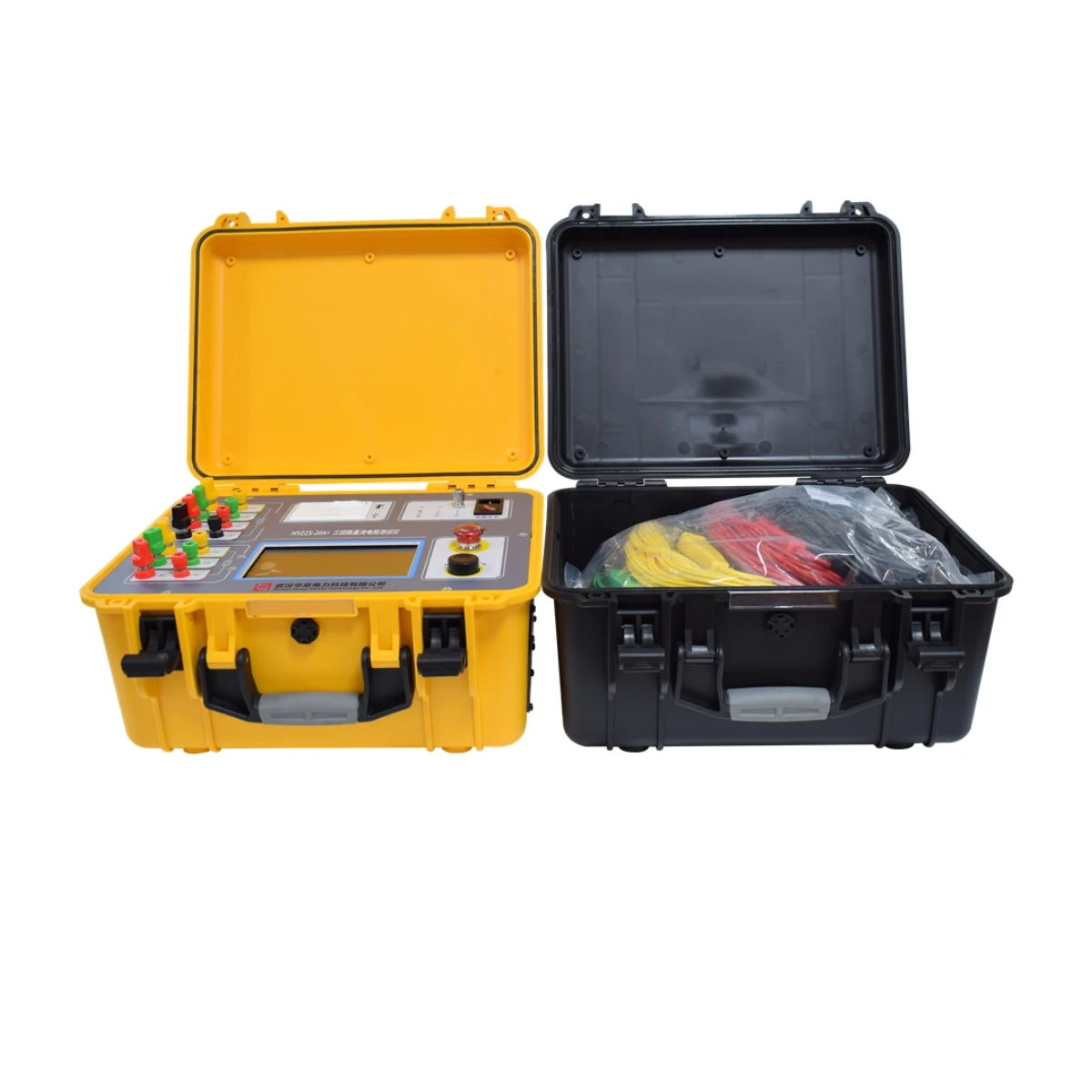

20A 3-phase transformer winding resistance tester 1

부속물

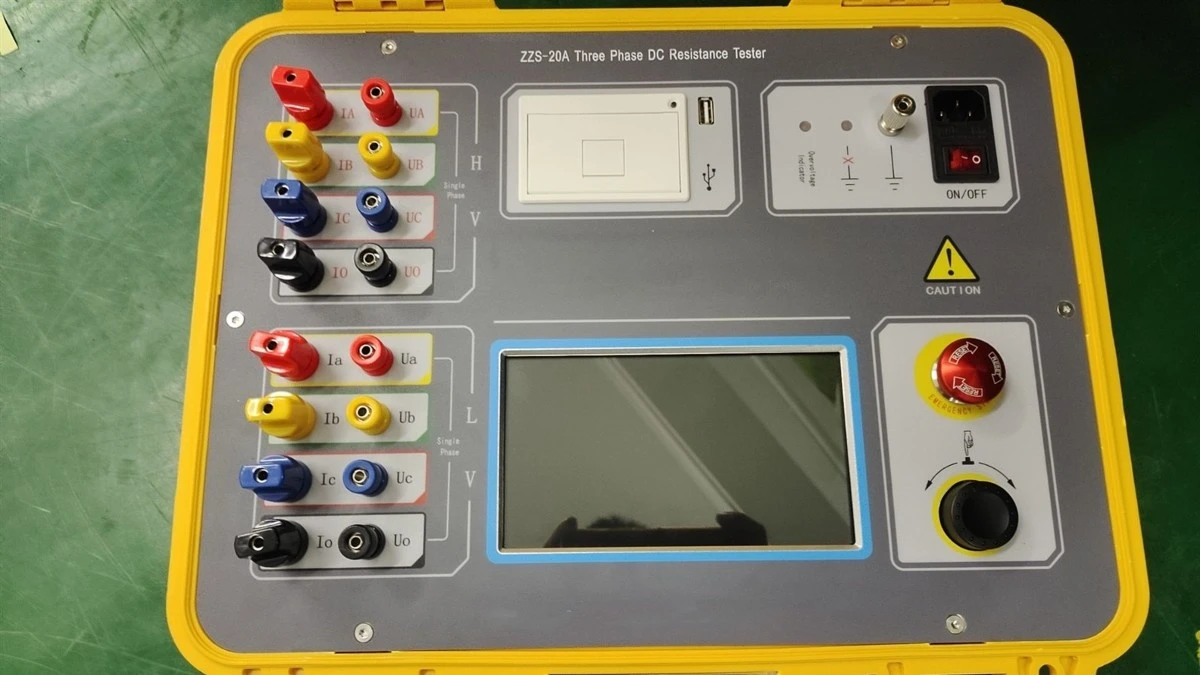

패널
