제품소개

DGC-3H는 현재 국제적으로 진보된 '다중 펄스' 기술, 자체 개발한 테스트 기술 및 고주파 및 고전압 데이터 신호용 장치를 채택합니다. 최고의 케이블 결함 파형 판단 능력과 가장 간단하고 편리한 운영 체제를 갖추고 있습니다.

다중 펄스 방식은 현장에서 측정된 고장 파형을 크게 단순화하고 복잡한 고전압 충격 플래시오버 파형을 판독이 매우 쉬운 저전압 펄스 방식과 유사한 단락 사고 파형으로 변환하여 기술적 비용을 절감합니다. 운영자에 대한 요구 사항 및 경험 요구 사항. 따라서 현장 결함의 판단 정확도가 크게 향상됩니다. 누구나 쉽고 정확하게 파형을 해석하고 오류 거리를 교정하여 케이블 오류를 빠르고 정확하게 테스트하고 오류 테스트 성공률을 크게 향상시킬 수 있습니다. 이는 기존의 모든 케이블 계측기보다 우수하고 해외 유사 제품과 비교할 수 있습니다. 성능이나 가격도 국내외 유사 제품에 비해 훨씬 좋습니다.

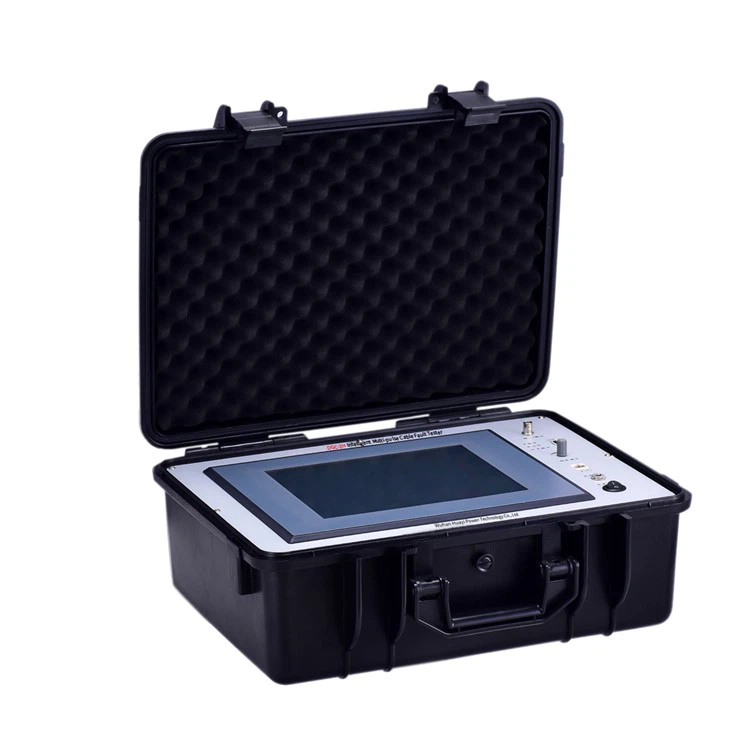

테스터는 10-인치 리얼 컬러 터치 스크린을 채택하고 파형을 명확하게 표시하며 조작이 쉽습니다. 이는 직렬 케이블 결함 테스트 장비의 주요 지원 장비입니다.

제품 매개변수

표시하다	12.1인치 산업용 LCD 터치스크린(XP 시스템)
저장	고정 8G
측정 방법	저전압 펄스 방식, 임펄스 낙뢰 전류 방식, 다중 펄스 방식
작동방식	이중 작동: 터치 펜 및 마우스
측정 거리	60km 이상
최단 시험 거리(데드존)	0-5미터 또는 데드존 없음
정확도 위치 오류	±0.2m
측정 오류	±1% 미만의 시스템 오류
다중 펄스 발생기	펄스 전압 40KV 이하
해결	V/fm;V 전파 속도 m/μs;소프트웨어 커서 0.10미터
샘플 속도	6.25MHz,12.5MHz,25MHz,50MHz,100MHz,(적응형 펄스 폭)
전원 공급 및 소비	AC 220V±10%; 15W 이하; DC 12V(7AH); 20W 이하
대기 시간	약 4시간 연속 사용 가능
근무 조건	온도-20도 -﹢40도, 상대습도80%
패스파인더 매개변수	신호 주파수: 15KHz 사인 파형
	출력 전력: Pomax 100W 이상
	출력 저항 :Zo=Zc(케이블 특성 저항률)
	진동 방식: 간헐적
호스트 무게	9.8kg
온도	-10도 -﹢40도
차원	180mm×300mm×400mm
상대습도	RH 85%(25도) 이하

제품 기능 및 응용

전기 케이블, 고주파 동축 케이블, 로컬 케이블 등 섹션과 매체가 다른 다양한 케이블에서 발생하는 고저 저항, 단락, 개방 회로, 단선, 고저항 누출 및 플래시의 테스트 오류에 적용됩니다. 및 2개 이상의 고르게 놓인 매설 전선.
저전압 펄스 상태에서 오류 거리를 자동으로 계산할 수 있습니다.
광범위하게 적용되는 35KV 미만의 모든 케이블의 고-저 저항 결함을 테스트할 수 있습니다.
국제 첨단 "다중 펄스" 기술을 채택하고 전통적인 임펄스 HV 플래시 방식과 저전압 펄스 방식을 동시에 채택합니다.
펄스 모드가 반복되면 고저항 결함은 저전압 펄스 단락 결함의 특성과 유사한 가장 간단한 파형을 나타내므로 해석하기 쉽습니다.
터치 키보드로 선명한 화면과 편리한 메뉴.
결함 감지의 성공률, 정확성 및 편의성은 중국의 다른 테스트 장비보다 우수합니다.
대형 디스플레이 터미널을 갖춘 이 장비는 강력한 데이터 처리 능력과 친숙한 디스플레이 인터페이스를 갖추고 있습니다.
매우 안전한 샘플링 고전압 보호 기능을 통해 장비는 고압 환경에서 충돌하거나 손상되지 않습니다.
파형 인쇄에 사용되는 화면 복사 기능 포함
간단한 키 정의를 갖추고 있어 작동이 쉽고 안정적입니다. 측정 방법은 빠르고 쉽습니다.
내부 전원을 사용하여 전원 공급 장치 없이 개방 회로 및 저저항 단락 회로의 결함을 테스트할 수 있습니다.
USB 인터페이스를 사용하면 모바일 하드 디스크로 데이터를 복사할 수 있습니다.
범용 네트워크 인터페이스를 사용하면 네트워크를 통해 데이터를 직접 전송할 수 있습니다.

종범

숫자	이름	양	숫자	이름	양
1	메인프레임	하나	12	포인트미터 충전기	하나
2	다중 펄스 발생기	하나	13	고전압 볼의 일부	하나
3	경로 신호 발생기	하나	14	현재 샘플러	하나
4	음향 자기 디지털 동기 포인트 미터	하나	15	고전압 연결선	하나
5	고전압 테스트 작동 상자	하나	16	방전봉	하나
6	AC 및 DC 고전압 테스트 변압기	하나	17	테스트 클램프 와이어	하나
7	펄스 커패시터	하나	18	전력선	하나
8	사운드 프로브	하나	19	사양	하나
9	동기식 수신 안테나	하나	20	검사 보고서	하나
10	헤드폰	하나	21	인증	하나
11	메인프레임의 배터리 충전	하나
